Refroidisseurs à condensation par
air.
Puissance
frigorifique 266 - 1383 kW

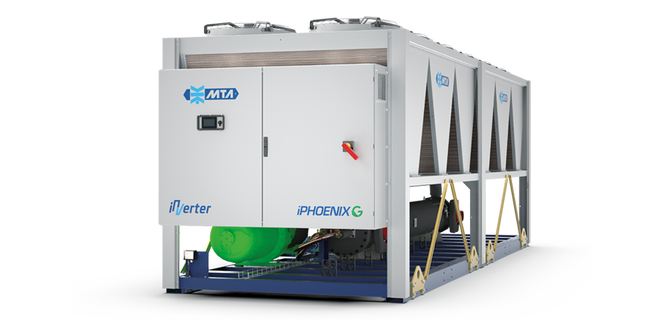

Les refroidisseurs de la série G d’iPHOENIX,
avec un fluide frigorigène R513A à
faible PRG, sont la solution
inverseur pour les systèmes de
climatisation hydronique de moyenne
et grande taille (tels que les
hôpitaux, les bureaux, les centres
commerciaux, etc.), garantissant des
niveaux d’économies d’énergie
conformément à la directive ErP
EcoDesign.
Les compresseurs à vis installés
avec technologie d’onduleur à
vitesse variable sont adaptés pour
fournir la capacité de
refroidissement appropriée en
fonction de la demande du système,
même dans des situations de forte
variabilité de charge.
La section de condensation modulaire
et la gestion progressive de la
pression de condensation par les
ventilateurs permettent d’augmenter
encore l’efficacité énergétique
saisonnière des unités.
CARACTERISTIQUES TECHNIQues
|
Mode |
Compresseurs |
Réfrigérant |
Echangeur de chaleur |
Ventilateurs |
|
 |
 |
R513A |
 |
  |
Avantages
Fluide frigorigène R513A à faible
PRG;
Haute efficacité énergétique
saisonnière (SEER);
La technologie d’onduleur à vitesse
variable et la régulation Step
garantissent une flexibilité
maximale, adaptant la capacité à
toutes les conditions de
fonctionnement;
Limites d’exploitation étendues;
Équipement de sécurité complet, y
compris le moniteur de phase, les
pressostats, le pressostat
différentiel, les chauffe-cartes
chauffantes et la surveillance de
l’enveloppe de fonctionnement et du
niveau d’huile des compresseurs;
Large gamme d’options et de kits
pour des solutions personnalisées.
Caractéristiques standard
Fluide frigorigène R513A;
Circuit de réfrigérant simple avec
compresseurs à vis à inverseur à
vitesse variable (mod.2501-4001) et
circuits de réfrigérant doubles
(1+i) avec onduleur à vitesse
variable et compresseurs à vis de
régulation par étapes (mod.4302-12202);
Chauffe-carter et moniteur de phase;
condenseurs refroidis par air en
forme de « V » (tubes en
cuivre/ailettes en aluminium);
Détendeur électronique;
Évaporateur tubulaire optimisé pour
le R513A;
Kit de connexions hydrauliques
Victaulic (fourni de série avec
chaque unité);
Indice de protection des armoires
électriques IP54;
Contrôleur programmable avec une
capacité de calcul élevée et une
interface graphique conviviale;
connectivité et supervision via
Ethernet, USB et RS485 Modbus.
Configurations acoustiques
HE - configuration acoustique de
base;
SSN - configuration à faible bruit.
Options
Version basse température ambiante
(jusqu’à -20 °C);
Pompe unique à pression disponible
faible ou moyenne;
Pompes jumelles à pression
disponible faible ou moyenne;
Réservoir d’accumulation d’eau
(jusqu’au modèle 6002);
Appareils de chauffage antigel pour
échangeurs de chaleur et module
hydraulique (si inclus);
Vannes d’aspiration du compresseur;
Ventilateurs axiaux AC (de série sur
HE);
Ventilateurs brushless EC à haute
efficacité (standard sur SSN –
option sur HE);
Serpentins de condensation à
microcanaux;
Revêtement de protection pour
batteries de condensation, adapté à
une installation dans des
environnements agressifs;
Filtres à mailles métalliques pour
la protection des batteries des
condenseurs;
Boîtier insonorisé des compresseurs
(pour la configuration HE);
Boîtier insonorisé complet
(compartiment hydraulique et
compresseurs);
Récupération totale de chaleur
(jusqu’au modèle 6002, sauf modèle
4001).
Kits
Kit de fixations antivibratoires;
Filtres à mailles métalliques pour
la protection du serpentin du
condenseur;
Kit de terminal utilisateur distant
répliqué;
Filtre RFI;
Système de supervision xWEB300D PRO;
Kit de modularité (maître/esclave de
3 à 7 unités). |
